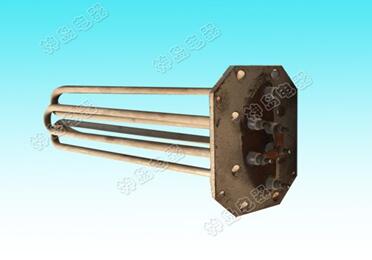

電熱管的典型結構一般由5個部分組成絕緣子、封口材料、引出棒、填充料、電熱絲、金屬護套管、接線端。螺旋電熱絲與引出幫位于金屬護套管的中央，它的制造工藝是將螺旋型電熱絲穿入無縫鋼管、銅管或者鋁管內，其間隙處通過多管填充機均勻地填充既絕緣又導熱的氧化介質，如結晶氧化鎂粉(也可用氧化鋁或潔凈石英砂等)。然后用縮管機將管徑縮細，使氧化物介質密實(密度達到3.3g/cm3以上)，保證電熱絲與空氣隔絕，中心位置不發生偏移而碰及管壁。這樣。單位面積發熱量就可增加十幾倍。使用壽命也可以相應的提高至10年以上。與相同大熱量的電熱元件相比，管狀電熱管可節約5%的電熱材料，而熱效率可達到90%以上。
因此，從電熱管的結構來看，金屬管狀電熱管是目前使用廣泛，結構簡單，性能可靠，使用壽命長的密封式電熱元件，可成功的運用于工業、家用電器上，使用越來越廣泛。希望更多的使用者對電熱管的結構原理有了清楚的了解。對于如何研發更先進的電熱管材質是很多企業都在攻關的難題。大多數的電熱管普遍是使用合金的電熱絲來作為發熱體。的企業電熱管都是以的合金電熱絲作為發熱體。而且還有引出棒在管內都是封裝了氧化鎂絕緣介質,以固定發熱體的電熱元件。在引出棒方面，其都是與發熱體相連，供元件與電源，元件與元件連接用的金屬導電零件。對于展開的長度都是元件圖樣上金屬管的直線與彎曲長度的總和。
